ЛАМПОЧКИ - ЛАПОЧКИ

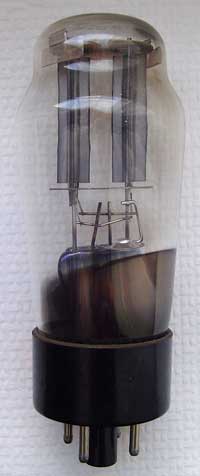

Это он, это он, знаменитый кенотрон 5Ц4С использовался как выпрямитель переменног тока в ламповых радиоаппаратах в 50 годы, впоследствие был заменен на селеновые выпрямители, а потом и диодные.

Настоящие ценители ламповой техники до сих пор любят блоки притания собранные с применением этого кенотрона. Объясняется это изящной фрмой лампы и большим размером, красивым, ярким светом накала. Впрочем кроме эстетических соображений есть и практические плюсы его использования. Кенотрон как и все лампы для выхода на рабочий режим требует некоторого времени, посему выдаваемое им напряжение нарастает постепенно, позволяя сохранять от черезмерного износа питаемые им лампы. Ранние выпуски 5Ц4С имели вот такую красивую форму баллона, в последние годы выпуска форма была упрощена, а размер уменьшен. 5Ц4С при работе сильно греется и имеет ряд эксплуатационных особенностей. Так как на цоколе всего четыре вывода, то при постановке в панель лампа имеет значительный люфт, что частенько приводит к обламыванию ключа. Кроме того баллон лампы часто отклеивается от карболитового цоколя. Поэтому при вынимании и вставлении в панельку лампу надо держать за основание и не раскачивать из стороны в сторону. Высота лампы около 115 мм а диаметр в плечах 42 мм.

Впервые без обозначения С она появилась в составе лицензионных американских ламп в 1937 году и имела обозначение 5Ц4 - полный аналог американской 5Z-4. Лишь потом была переведена в просторный стеклянный корпус из за чрезмерного тепловыделения. Эта серия ламп так-же называлась "интернациональной".

Дата начала производства стеклянной лампы до конца не известна. Однако в схеме радиоприемника КИМ 1941 года эта лампа приведена обозначением 5Ц4-С, через дефис (последняя буква обозначает исполнение в стеклянном баллоне) Схему можно увидеть в журнале "Радиофронт" за 1941 год на стр. 21.

С названием без дефиса - упоминается в "Справочнике по войсковым и танковым радиостанциям" Военного издательство Народного Комиссариата Обороны, 1943 года. А так-же в журнале "Радио" №1 1945 года стр. 44. Там же присутствует модификация и в металлическом баллоне - 5Ц4. Чуть позже появилась 5Ц4М, здесь "М" это не металлическая, а малогабаритная, в стеклянном корпусе.

Для питания анодных цепей телевизоров лампа оказалась недостаточно мощной и была заменена на 5Ц3С.

Электрические характеристики найдете здесь

5Ц4С

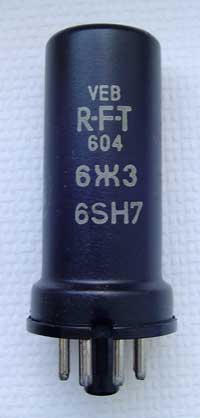

6Ж3 - немецкого производства группы заводов RFT VEB . Один из первых одноцокольных высокочастотных пентодов. Легендарная лампа с американскими корнями. Как рассказывают старожилы автомобилизация А мерики потребовала применения в автоприемниках надежных, прочных ламп - отсюда родились металлические лампы с накалом от аккумулятора американского автомобиля - 6,3 вольта. В 1937 году технология производства была закуплена Советами у США и после войны распространена в том числе и в ГДР. При выбре именно американской технологии сыглала не последнюю роль именно надежность металлических ламп и как следствие возможность их применения в военной технике.

6Ж3 - не входила в число первых лицензионных американских ламп и была разработана в СССР позже.

Эта лампа была произведена в 1954 году и использована в видеусилителе телевизора "Ленинград Т2"

6Ж3

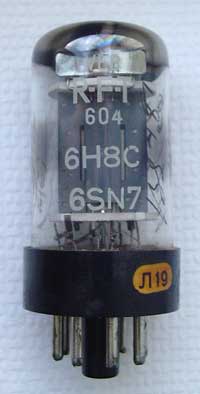

6Н8С производства ГДР, двойной диод. До сих пор популярная лампа, применяемая в предварительных каскадах усилителей низкой частоты и фазоинверторах.

Электрические характеристики здесь
