Огонек

ДО РЕСТАВРАЦИИ

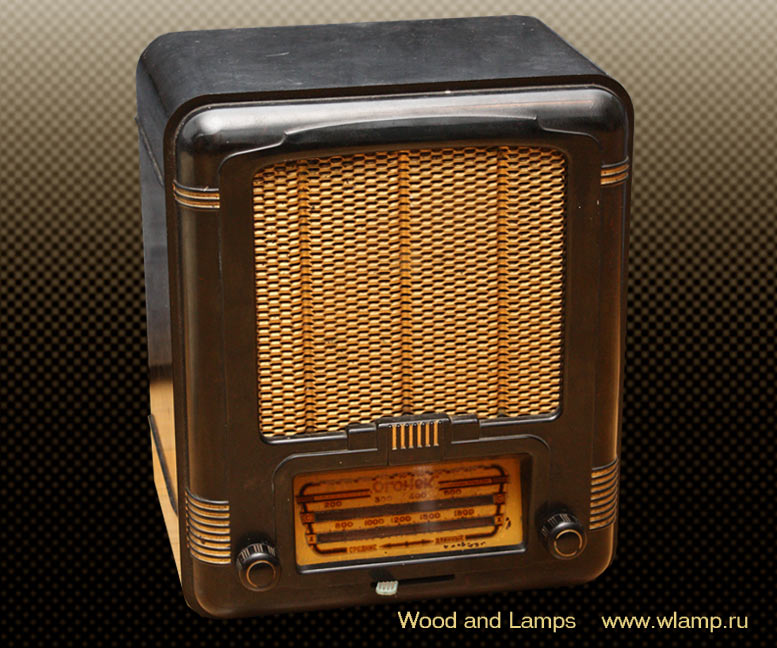

Радиоприемник приобретен на аукционе, Пыльный и грязный. Из недостатков обломанная задняя стенка и осыпающаяся шкала. Это пока я не включал его, а возможно и проблемы с электроникой. В остальном комплектный. Бакелитовый корпус в очень хорошем состоянии.

Огонек

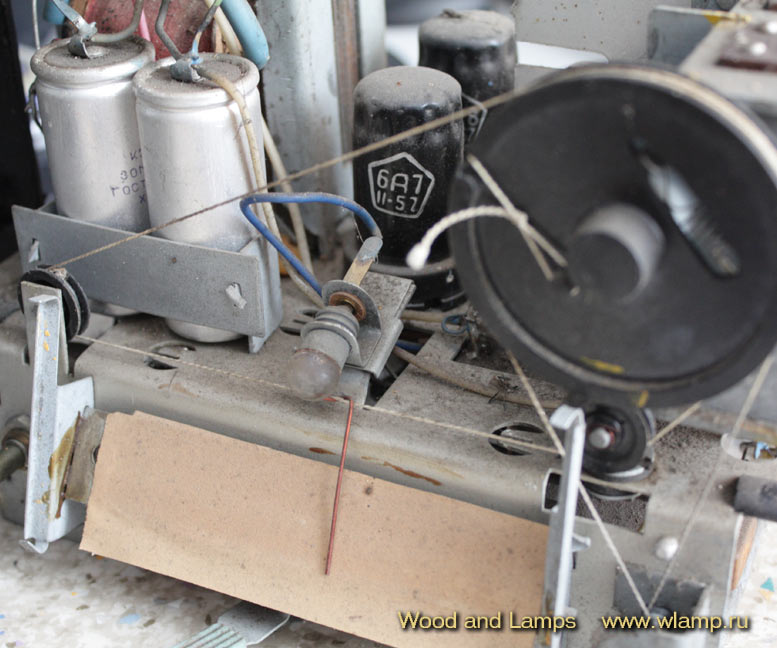

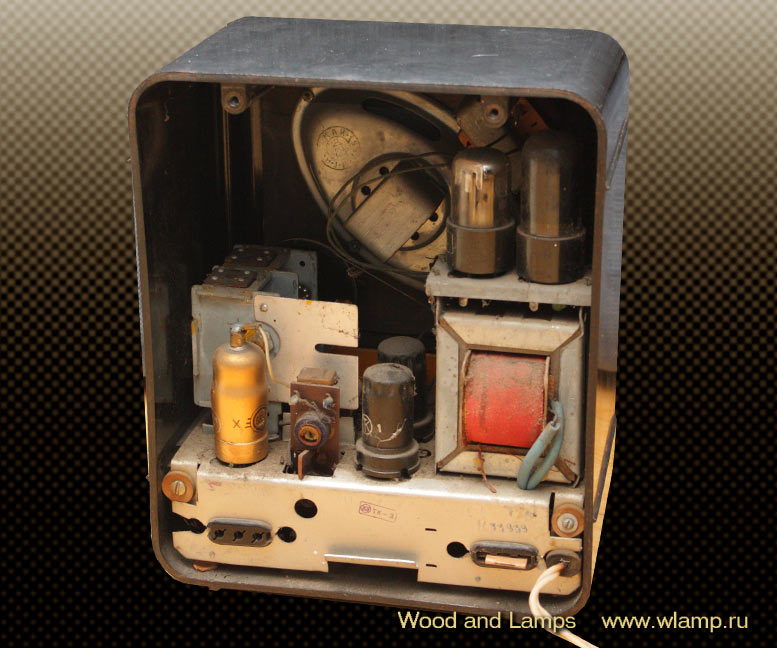

Внутри человеки не проявляли никакой активности с 54 года. Визуально все на месте, очень грязное и пыльное.

Вид на шасси

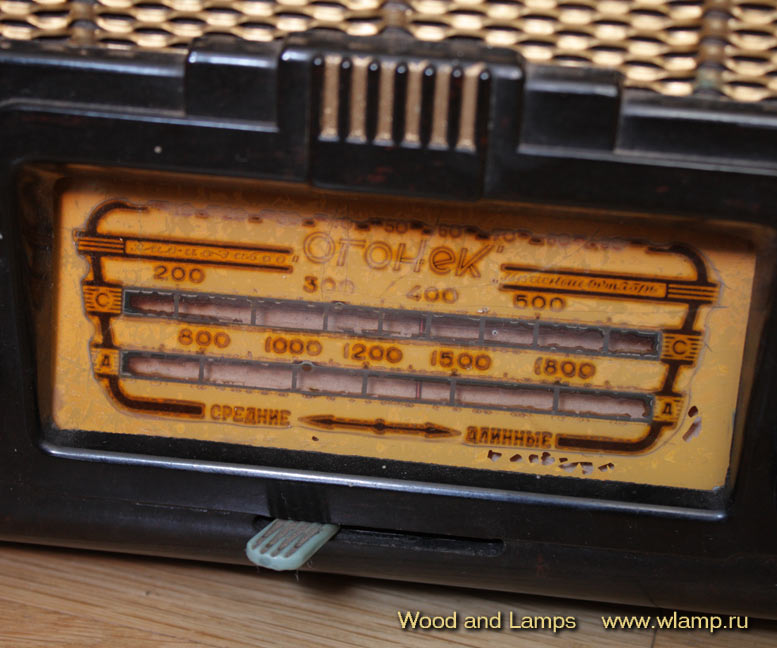

Шкала хорошо читается - но отслоилась от стекла, местами сыпется.

Шкала

РЕСТАВРАЦИЯ

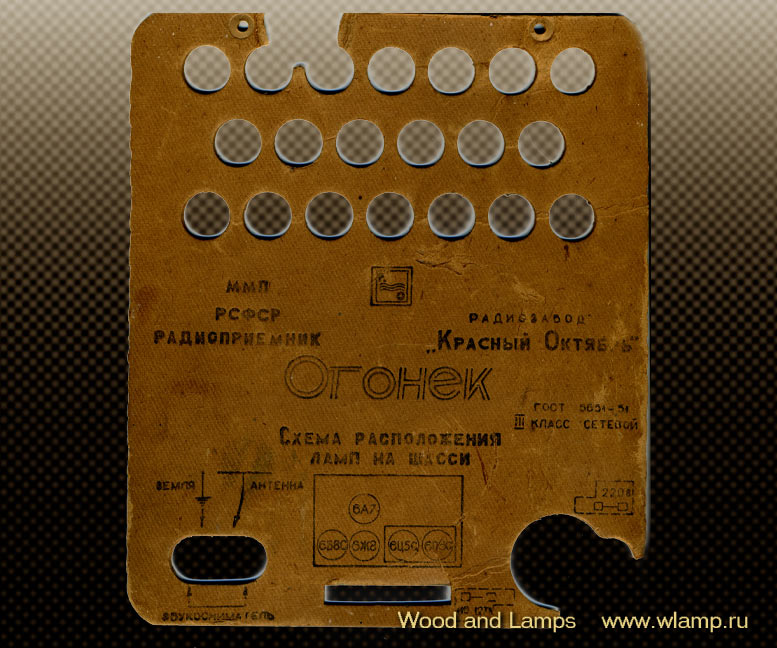

Задняя стенка имеет небольшие утраты. С нее и начну восстановление приемника. Копию буду вырезать на плоттере, для этого подготовил файл с контурами вырубки, который можете скачать и вы (файл в формате eps версии CS2). В этом же файле в другом слое лежат все надписи, которые можно перевести пользуясь технологией ЛУТ.

Задняя стенка

Стенка из 3 мм каппы вырезал, а вот с нанесением надписей засада, поверхность картона не ровная перенос посредством ЛУТ получается неряшливый. Будем искать пути обхода.

Пока занялся отрисовкой шкалы - вот здесь можно скачать ее векторный файл (eps. 8.0, 438 Кб).

Распечатка

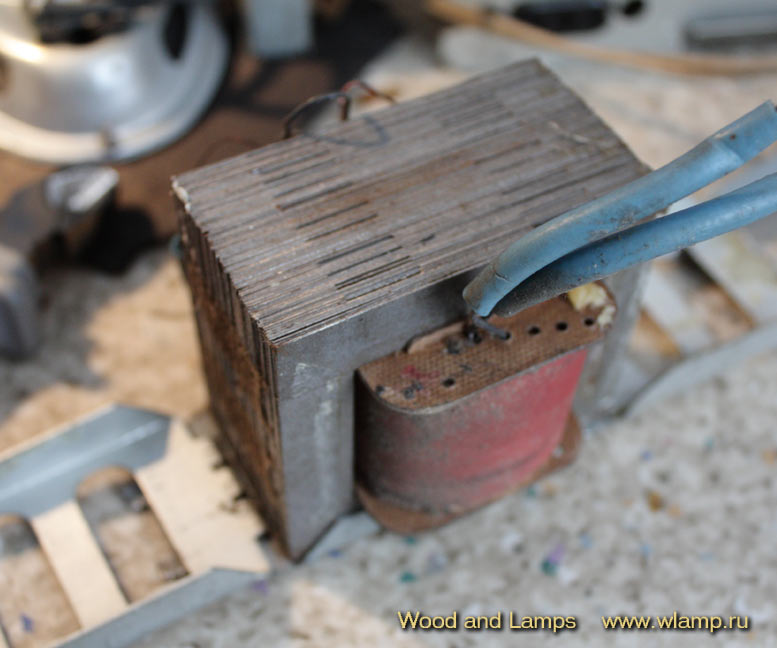

Что, то невезет с этим приемником, при проверке обнаружился обрыв первички трансформатора, решаю, перематывать или найти донора?

Горелый транс

Проблем с "Огоньком" хватает, решил попробовать новую сделать шкалу. Шкала у приемника достаточно простая сделана методом шелкографии в две краски, трафарет черный или коричневый и кроюшая желтая. Это хорошо видно на фотографиях выше. Стекло шкалы толщиной 2 мм сходу найти не удалось. Взял 3 мм благо влезает в зажим без проблем.

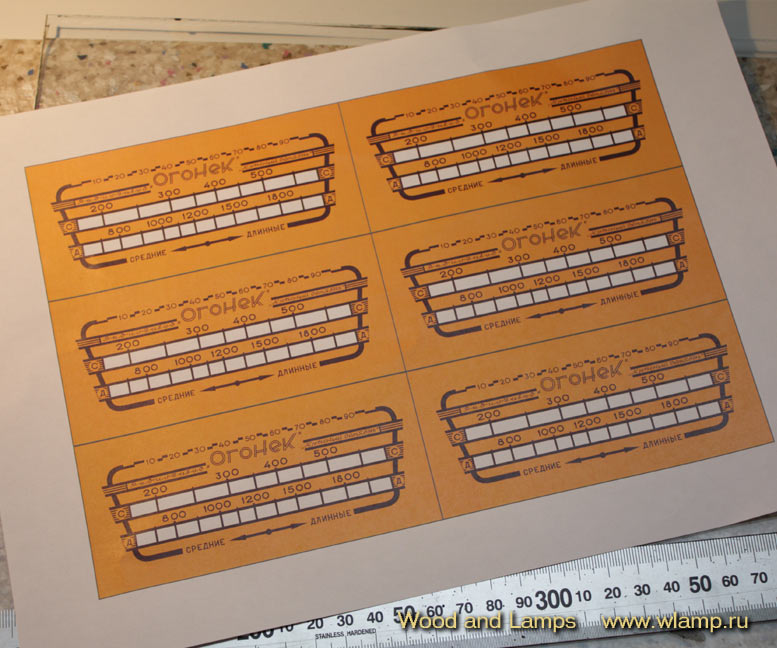

Технологию изготовления решено было упростить, благо под рукой был двусторонний оптический скотч, а шелкография все-же довольно муторное занятие для еденичного тиража. Распечатал шкалу на лазерном цветном принтере с одной стороны. С внешней стороны выглядит вполне, однако на просвет желтый чвет бледноват, в дальнейшем надо и обратную сторону запечатать сплошной желтой плашкой. Ладно учту в дальнейшем. Пока продолжим опробовать новую технологию.

Накатка скотча

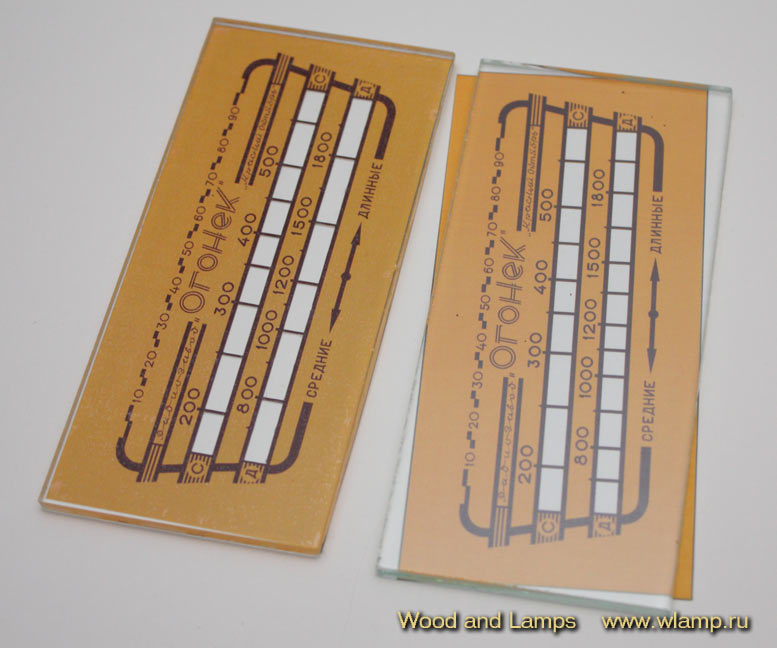

Весь фокус создать впечатление, что краска наложена на само стекло (слева), а не на печатана на бумаге под стеклом (справа). Для этого пользуюсь двусторонним скотчем, который склеит бумагу со стеклом. В процессе прикатки скотча самое главное не допустить пузырей.

Роикатанная и приложенная

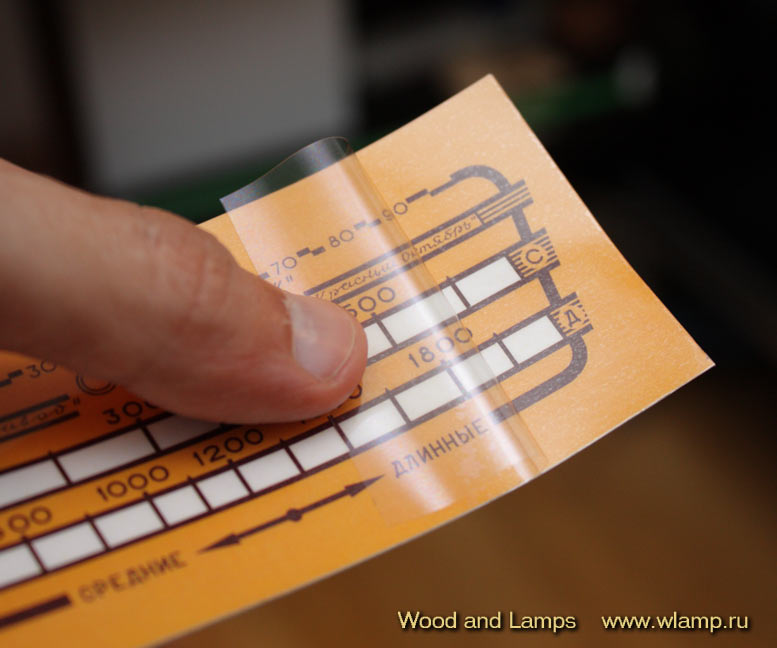

Вот скотч прикатан к бумаге, сверху защитная пленка. Теперь надо срезать скотч по краю шкалы и отсоеденить шкалу от стекла монтажного столика.

Скотч накатан

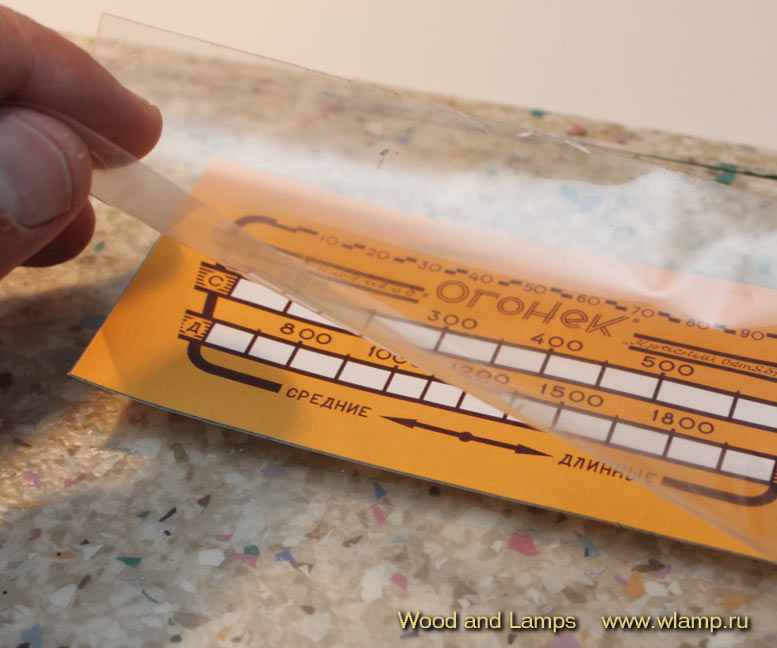

Снимаем защитную пленку с одной стороны шкалы и ровно прикатываем к обезжиренному стеклу.

Верхняя защитка

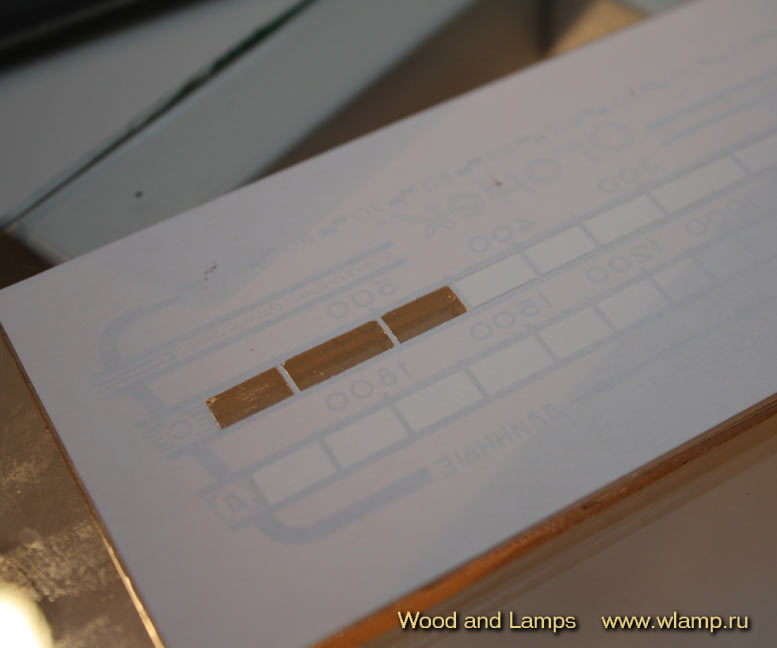

Готово, остается прорезать окошки в местах где должен быть виден верньер. Тут я допустил еще одну небольшую ошибку, край надо выпустить совсем немного "под обрез", достаточно 0,3 мм. Впрочем можно и не выпускать, получается и так вполне прилично. От чистого стекла скотч отлипает с трудом, но снимается чисто. Грязи не остается.

Отверстия

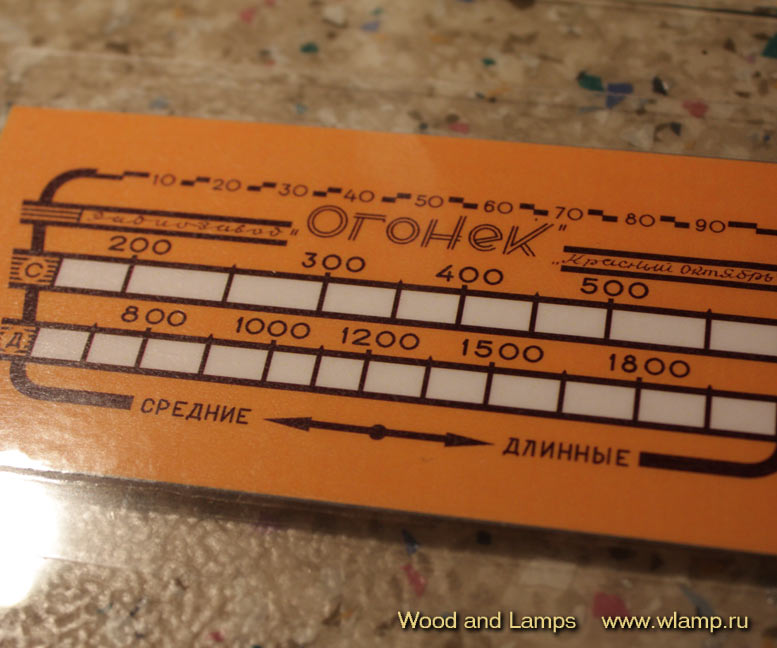

Итак, вуаля! Новая шкала впереди не отличимая от аналогичной сделанной методом шелкографии. Завтра попробую еще разок, учтя все выявленные косячки. В целом технология меня очень порадовала результатом.

Как доведу технологию до ума - выложу в раздел "технологии"

Отверстия

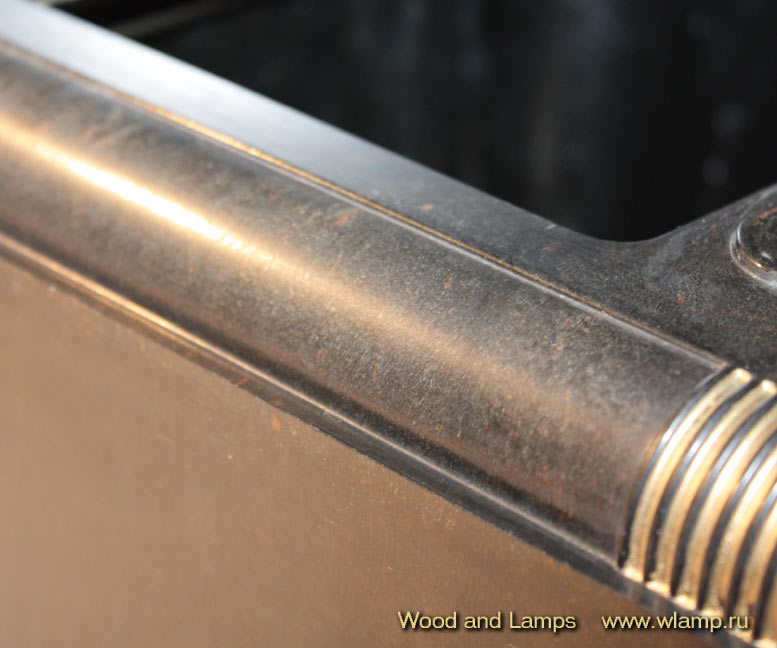

Корпус приемника в хорошем состоянии, только поверхность бакелита со временем "выветрилась" и стала матовой. Для ее обновления я пользуюсь шеллаком. Можно взять самый дешевый для пропитки обмоток, но обязательно натуральный.

Бакелитовый бочок

Технология проста и отработана на добром десятке приемников, но в ней есть некоторые тонкости. Наливаю немного шеллака на тампон из нетканой салфетки, тампон заворачиваю в еще одну салфетку. Пока шеллак не подсох легкими движениями прохожу весь корпус по одному разу, появляются матовые разводы. Подсушиваю корпус и тампон минуту. Затем очень быстрыми круговыми движениями без нажима прохожу все плоскости одну за другой. Слой шеллака нарастает. Затем наступает момент, когда поверхность тампона начинает немного прихватывать к бакелиту. Ускоряя движения продолжаю наносить шеллак, поверхность становится глянцевой. Если замедлится, то тампон прилипнет и оставит матовое, шероховатое пятно.

Шеллак

Тут главное "набить руку" в отличие от шпона тренироваться можно до бесконечности ни чего не испортив. Если слой не получился, то можно начать сначала смыв шеллак спиртом. Если при этом спирт не принимать внутрь, то через пару раз начнет получаться. Вот так. Для пущего блеска шеллак допускает пройтись по нему абразивной полиролью без спирта. Подходит жидкая "Turtle Wax" в зеленой бутылке.

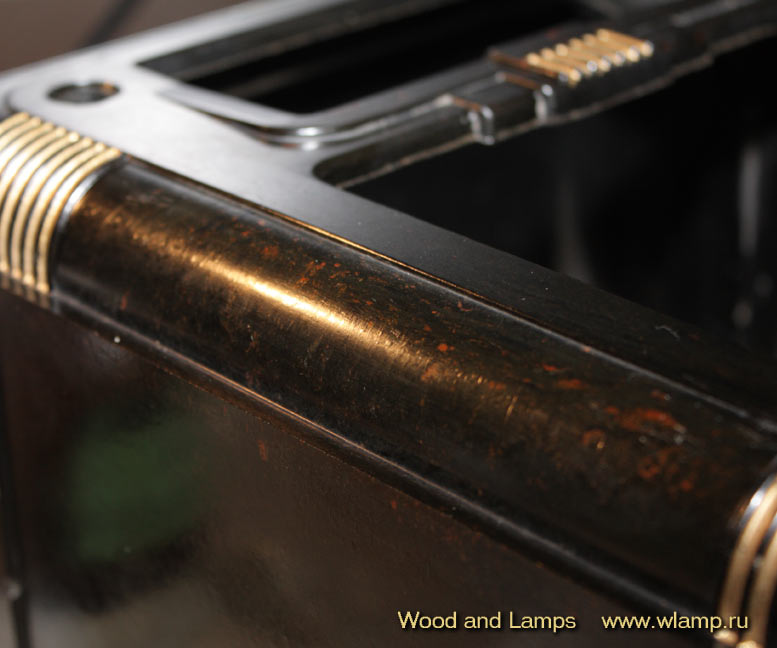

Лакированный бочок
